首頁 >> 產品中心 >> 拉鉚螺母類 >> 拉鉚螺柱 >> 沉頭圓柱外花紋拉鉚螺柱

沉頭圓柱外花紋拉鉚螺柱

BSL? 拉鉚螺柱可實現汽車鈑金上預制孔的無損、快速連接，并提供外螺紋支撐。

BSL? 拉鉚螺柱由鉚螺母零件和螺栓零件壓合而成，通過拉鉚方式將螺柱一次性連接至鈑金孔，提供外螺紋支撐，同時也可滿足防松、防轉、防水密封等要求。

使用場景
尺寸
性能表
表面處理方式
安裝方法

連接特點：

1.為金屬薄板提供螺紋連接;解決金屬薄板、薄管焊接螺栓易熔易變行等;

2.單側安裝，效率高

3.鉚接牢固

4.安裝成本低

5.可適應多種材質的鉚接板(鋼、鋁、塑料等)

BSL? 拉鉚螺柱根據鉚螺母的頭部和桿部型式，分為平頭型、沉頭型，六角型、圓柱外花紋型。

根據防松及密封防水要求，可在螺桿部位涂膠和螺母法蘭根部涂膠兩種涂膠方式組合。

產品代碼	D	d	dk	k	L	L1	d0	h1	h
產品代碼	公稱	Max	Max	Max	Max	參考	推薦	參考	推薦
B1142-YW-050145_100	M5	6.98	9	1	14.5	10	7.0-7.2	12.5-14.0	0.5-3.0
B1142-YW-050145_150	M5	6.98	9	1	14.5	15	7.0-7.2	17.5-19.0	0.5-3.0
B1142-YW-060175_150	M6	8.98	11.5	1.2	17.5	15	9.0-9.2	17.5-19.0	1.0-3.0
B1142-YW-060175_200						20		22.5-24.0
B1142-YW-060175_250						25		27.5-29.0
B1142-YW-060175_300						30		32.5-34.0
B1142-YW-060195_150					19.5	15		17.5-19.0	3.0-5.0
B1142-YW-060195_200						20		22.5-24.0
B1142-YW-060195_250						25		27.5-29.0
B1142-YW-060195_300						30		32.5-34.0
B1142-YW-080185_150	M8	10.98	14.5	1.5	18.5	15	11.0-11.2	17.5-19.0	1.0-3.0
B1142-YW-080185_200						20		22.5-24.0
B1142-YW-080185_250						25		27.5-29.0
B1142-YW-080185_300						30		32.5-34.0
B1142-YW-080205_150					20.5	15		17.5-19.0	3.0-5.0
B1142-YW-080205_200						20		22.5-24.0
B1142-YW-080205_250						25		27.5-29.0
B1142-YW-080205_300						30		32.5-34.0

螺紋規格D （mm）	螺紋保載（N）Min	破壞扭矩（N.m）Min	轉動扭矩（N.m）Min
M5	8230	7.6	2
M6	11600	13	4.5
M8	21200	33	5.5

表面防護依據產品材質和安裝環境要求而定。螺母和螺桿材料牌號和防護種類如下：

區分

材料類

材料牌號

材料標準

連接強度

表面處理及防護等級

（以中性鹽霧試驗條件）

防水要求

螺母

低碳鋼

SWCH10A

JIS G3507-1

中級：鍍鋅三價鉻鈍化，5um以上，72H無白銹

重級：鍍鋅鎳合金，無色鈍化，8-25um，480H無白銹

螺母法蘭根本涂膠，可滿足IP67密封等級要求。

螺桿

中碳鋼

SWCH35K

10B21

JIS G3507-1

9.8級/10.9級

品種

材質

表面處理

螺母

螺桿

螺母

螺桿

沉頭半六角

SWCH10A

SWCH35K

10B21

鍍鋅

/鍍鋅鎳合金

鍍鋅

/鍍鋅鎳合金

1　產品安裝步驟

1）選擇匹配拉力的氣動式鉚螺柱槍，安裝匹配直徑規格的槍嘴，并根據安裝厚度及工具說明書規定，調整合適拉鉚行程；

2）裝入產品，進行空拉試驗；

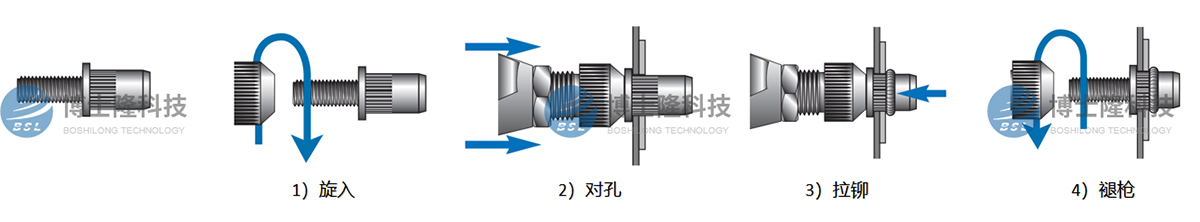

3）在試驗鈑金上進行實鉚測試，如下圖1步驟。

4）觀察產品安裝后的夾緊狀態是否正常。

5）（判定安裝是否失效，請參加后文--產品安裝失效模式圖片）

1.2　操作步驟

手持產品將螺桿輕推入槍頭，注意產品應保持垂直方向，此時工具槍頭自動旋轉，旋入螺桿至緊貼螺母平面，再將工具以垂直鈑金平面方向穿入安裝孔、貼緊鈑金面，然后扣動扳機，螺桿正向旋轉開始拉鉚，行程到底后槍頭自動反向旋出回位，此時一次拉鉚動作結束，然后進行下一個工作循環。
