首頁 >> 產品中心 >> 公差調節類 >> 卡扣式公差調節器(B7031)

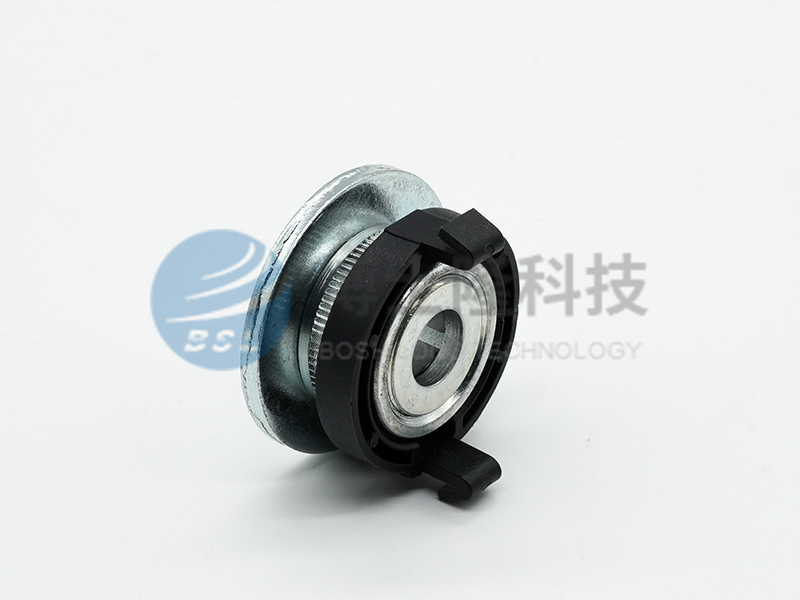

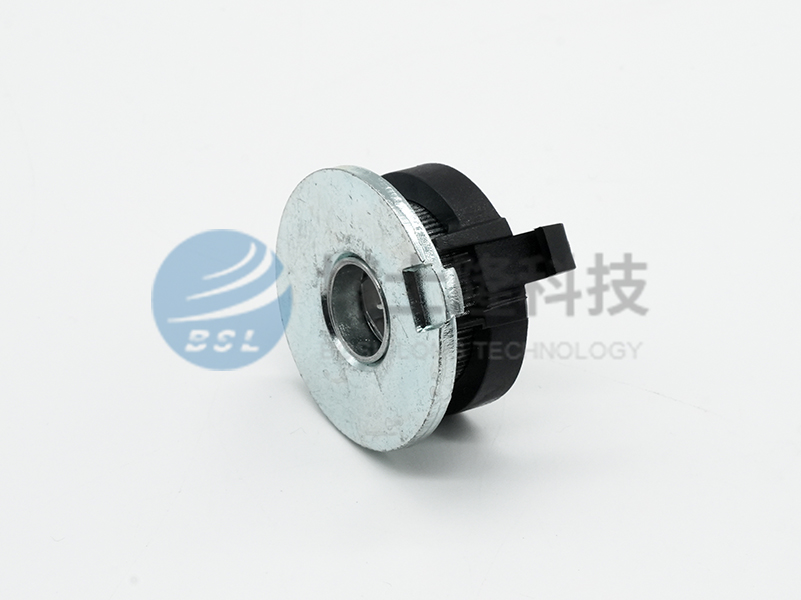

卡扣式公差調節器(B7031)

BSL? 公差調節器產品可提供汽車鈑金用螺紋副連接之間的裝配件間隙調整，以達到消除部件之間累計公差的作用。

使用場景
尺寸
性能表
表面處理方式
安裝方法

BSL? 公差調節器根據汽車的不同應用部位產生了不同的結構特點，如用于儀表盤總成的卡扣式結構、用于車燈與車身連接的拉鉚式結構、用于行李架與車頂鈑金安裝的卡扣式結構，等等。

產品代碼	螺紋D	寬度參考	高度參考	旋開后總高度h Max	卡扣空間	安裝螺桿螺紋m
B7031-160060	M16×1.25LH	28	15.5	24	5.0-5.6	M8

螺桿插入力（N）max	旋出最大距離時保載載荷（N）min
150	17500

公差調節器的表面防護依據安裝環境要求而定。材料牌號和防護種類如下：

產品分零件	材料	材料標準	表面處理	防護性能（以中性鹽霧試驗條件）	應用調節器類型
螺母	SWCH6A/ SWCH15A	JIS G3507-1	鍍鋅；鍍鋅鎳合金	鍍層≥5um 72H無白銹，144H無紅銹 120H無白銹，480H無紅銹	拉鉚式各種卡扣式尾翼
	20#	GB/T 699
	1215	GB/T 8731
螺桿	20#	GB/T 699
	SWCH22A	JIS G3507-1
	1215	GB/T 8731
卡簧	65Mn	GB/T 1222	磷化；鋅鎳合金	2H無紅銹； 120H無白銹，480H無紅銹	卡扣式
卡簧	301	ASTM A240	本色	--	卡扣式
塑料件	PA66	VW 50127	白/黑/藍灰/灰/黃	--	卡扣式
泡棉	CS90	--	--	--	尾翼
金屬嵌件	20#	GB/T 699	鍍鋅鎳合金，	鍍層≥5um，120H無白銹，480H無紅銹	尾翼

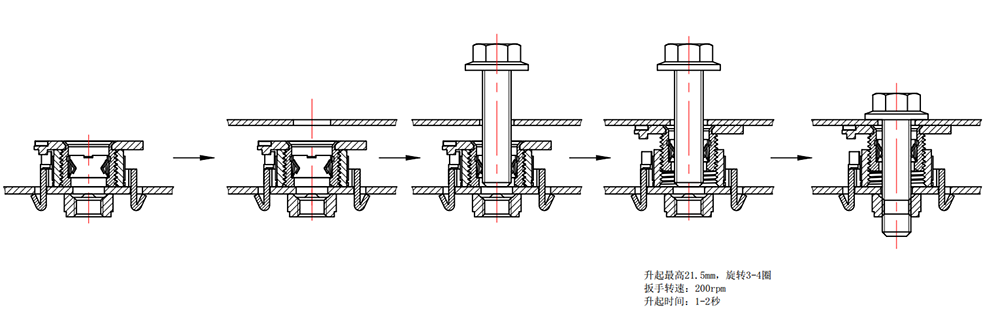

1.1　卡扣式公差調節器安裝

1）手工壓入底層鈑金卡槽，定位；

2）上層鈑金對孔；

3）穿入安裝螺桿；

4）采用定值扭力扳手旋轉緊固螺栓；

5）旋入固定螺母，進行緊固。

由于調節器的螺桿反向旋轉抬升機理，在緊固螺栓的過程中自動貼合鈑金面，起到消除鈑金間隙的作用。
