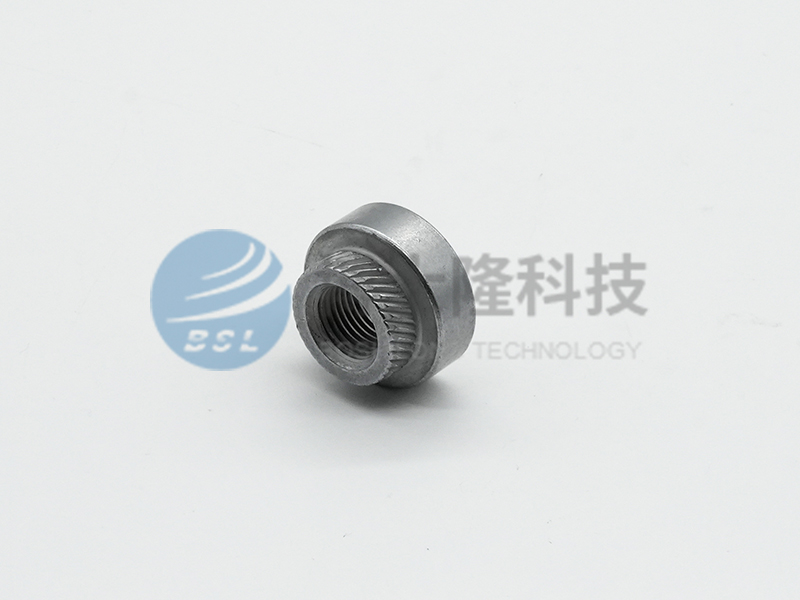

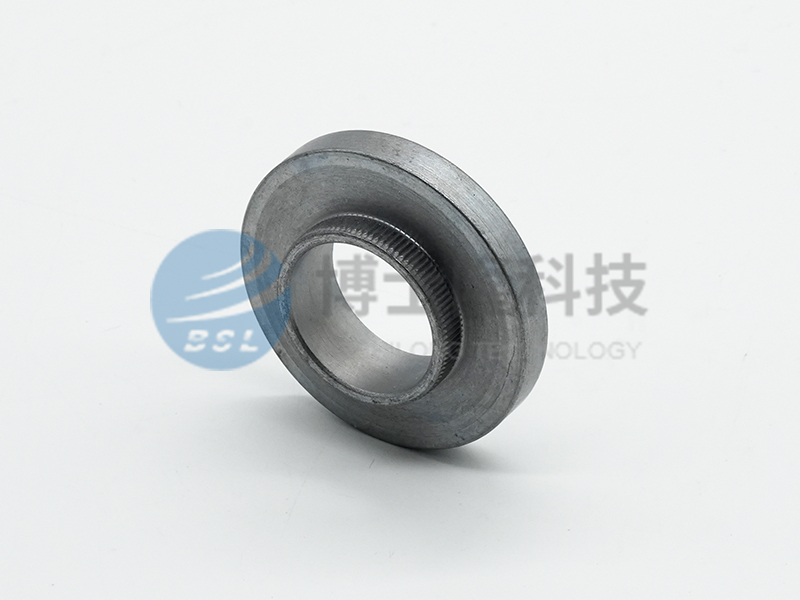

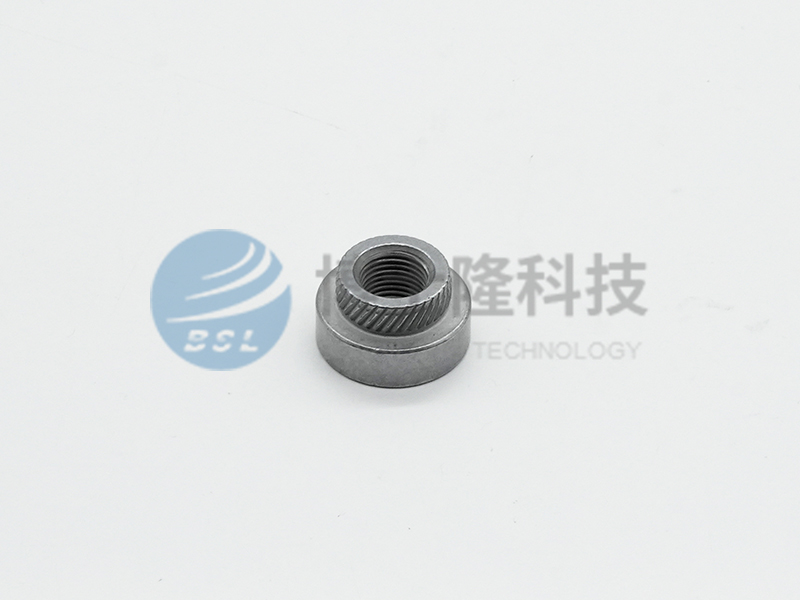

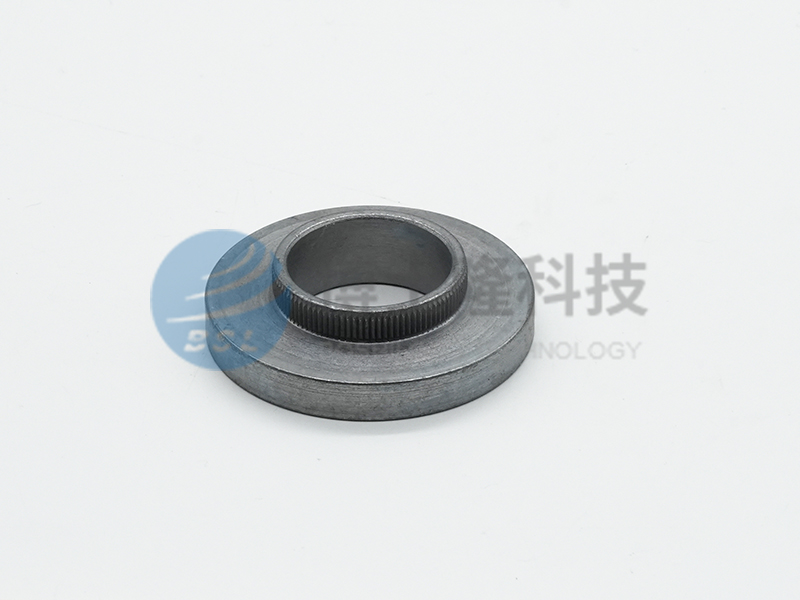

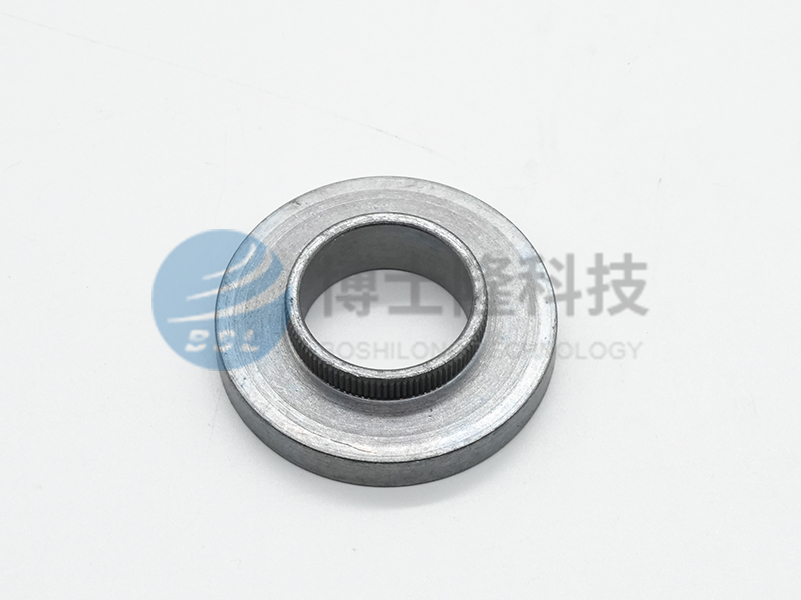

按嵌入齒的形狀分為直齒壓鉚襯套和斜齒壓鉚襯套。主要應(yīng)用場合為電池包托盤、汽車底盤。
產(chǎn)品代碼 | D | dk | k | L | d | 安裝孔徑d0 | 安裝板厚度h | 安裝力KN | 推出力N |
公稱 | 參考 | 參考 | 參考 | 參考 | 參考 | Min |
B2031-150035 | 15 | 30 | 2 | 3.5 | 13 | 15.0-15.1 | 3.7-4.3 | 30 | 1000 |
B2031-200180 | 20 | 27 | 3 | 18 | 16 | 20.0-20.1 | 2.7-3.3 | 30 | 3000 |
B2032-130045 | 13 | 30 | 3 | 4.5 | 11 | 13.0-13.1 | 4.2-4.8 | 30 | 1500 |
B2032-240045 | 24 | 36 | 3 | 4.5 | 22 | 24.0-24.1 | 4.2-4.8 | 30 | 3500 |
B2032-240045-1 | 24 | 36 | 8 | 4.5 | 22 | 24.0-24.1 | 4.2-4.8 | 40 | 4000 |
代碼說明:“B2031”為直齒壓鉚襯套,“B2032”為斜齒壓鉚襯套?!?50035”表示公稱直徑D=15mm,桿部長度L=3.5mm。
除以上規(guī)格外,壓鉚襯套的其它尺寸可根據(jù)客戶安裝要求進行定制。
