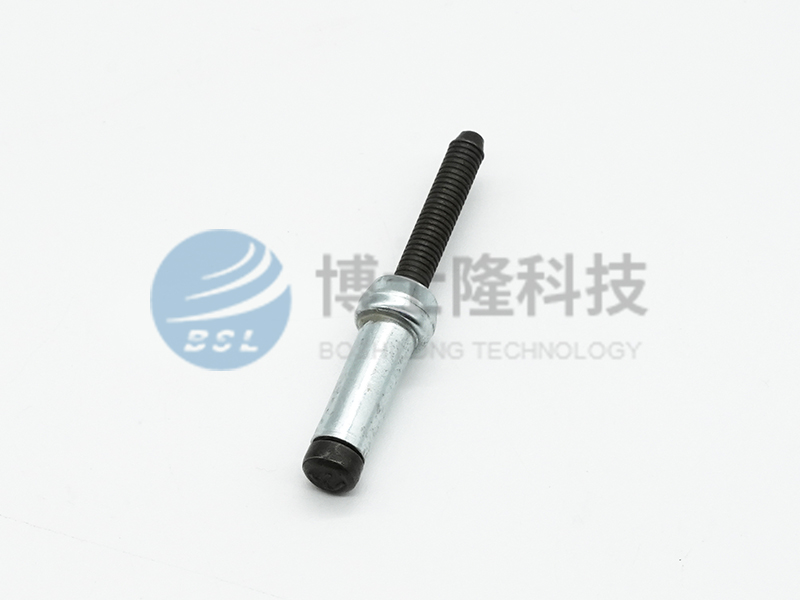

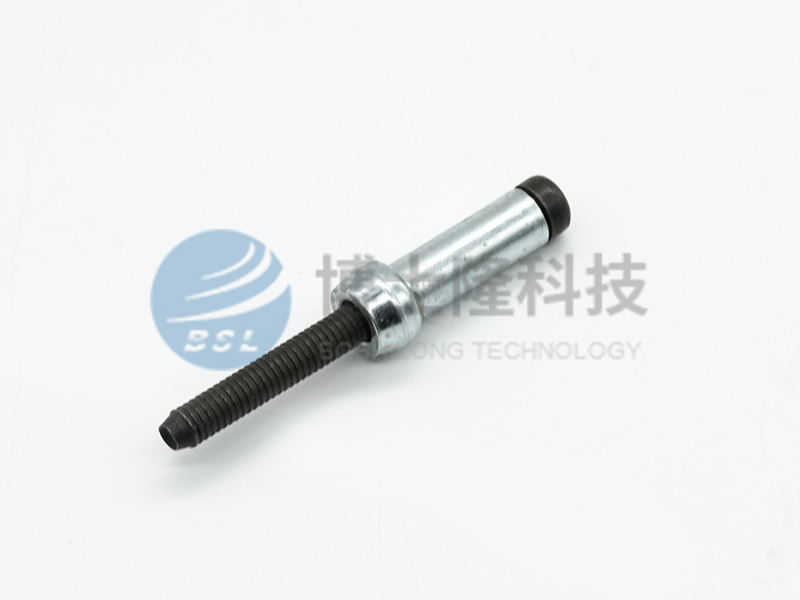

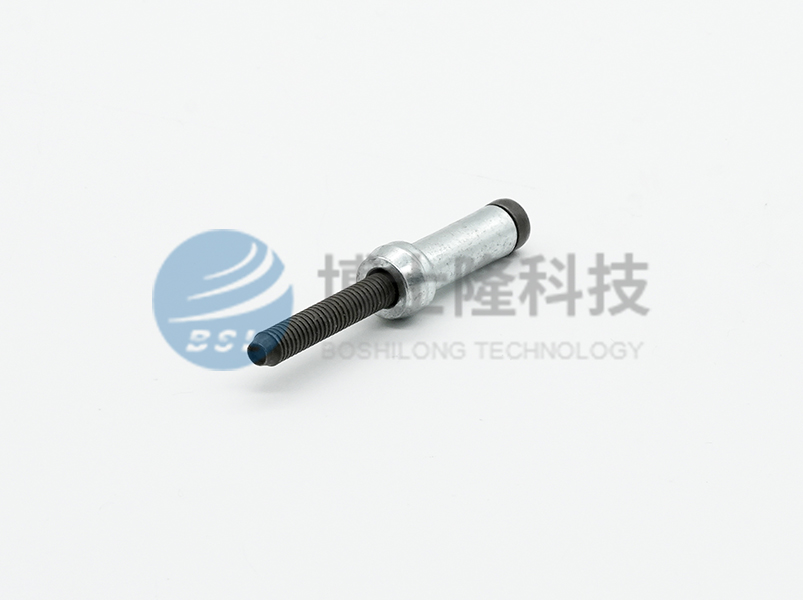

哈克鉚釘，產品利用胡克定律原理，經由哈克槍在單向拉力的作用下，拉伸釘桿桿并推擠鉚體帽端，將人鉚體帽端內部光滑的材料擠壓到螺桿凹槽使鉚體帽端和釘桿形成100％的結合，產生永久性緊固力。設計用于高強度的連接，是一種快速簡便的防止松脫的連接方式，這個完整的鉚接過程一般只需要5-8秒鐘。在不能或不適合進行點焊連接的場合，這種緊固方案是最理想的。
產品特性：
1.可單面操作，特別適用于盲鉚接、效率高、噪聲低、抗震性好，運用領域廣。
2.具有高緊固力，很強的抗剪、抗拉、抗震性能；
3.適用于高強度連接，抗震防松要求高的鈑材鉚接
廣泛應用于工業生產，如車身制造，鐵路、建筑和集裝箱。使用上的主要優點包括：夾緊力大而且性能穩定、防止松脫、抗震性好、安裝迅速、抗剪切和拉伸強度高。
產品代碼 | D | D1 | M | L | L1 | dk | P | d0 | h |
公稱 | Min | Max | 公稱=Min | Max | Max | Min | |||
B1131-068130 | 6.8 | 9.4 | 17.3 | 13 | 5.7 | 9.8 | 24 | 7.0-7.4 | 4.0-5.6 |
B1131-068145 | 18.9 | 14.5 | 5.6-7.1 | ||||||
B1131-068160 | 20.3 | 16 | 7.1-8.7 | ||||||
B1131-068180 | 22.3 | 18 | 8.7-10.3 | ||||||
B1131-068210 | 25.3 | 21 | 11.9-13.5 | ||||||
B1131-068220 | 26.3 | 22 | 13.5-15.1 | ||||||
B1131-086210 | 8.6 | 12.1 | 25.4 | 21 | 7.1 | 12.5 | 32.6 | 8.8-9.3 | 7.9-11.1 |
B1131-100290 | 10 | 14.1 | 34.1 | 29 | 8.3 | 14.8 | 31.5 | 10.5-11.1 | 14.3-17.4 |
公稱直徑 D（mm） | 拉力載荷 （N）Min | 剪切載荷 （N）Min |
6.8 | 14400 | 22700 |
8.6 | 22900 | 35800 |
10 | 32000 | 49300 |
品種 | 材質 | 表面處理 | ||
殼體 | 釘芯 | 殼體 | 釘芯 | |
哈克鉚釘 | SWCH8A | SCM435 | 鍍鋅 | 磷化 |
1.1 產品安裝步驟
1）選擇匹配拉力的氣動式或電池式鉚釘拉鉚槍，安裝匹配直徑規格的槍嘴，并根據安裝厚度及工具說明書規定，調整合適拉鉚行程；
2）裝入產品，進行空拉試驗；
3）在試驗鈑金上進行實鉚測試，如下圖1步驟。
4）觀察產品安裝后的夾緊狀態是否正常。
5）（判定安裝是否失效，請參加后文--產品安裝失效模式圖片）
1.2 操作步驟
手持產品或槍嘴靠近鉚釘尾部自動吸入釘芯、鉚釘法蘭面保證緊貼槍嘴，將工具以垂直鈑金平面方向穿入安裝孔、貼緊鈑金面，然后扣動扳機開始拉鉚至釘芯斷裂，此時一次拉鉚動作結束，然后進行下一個工作循環。
