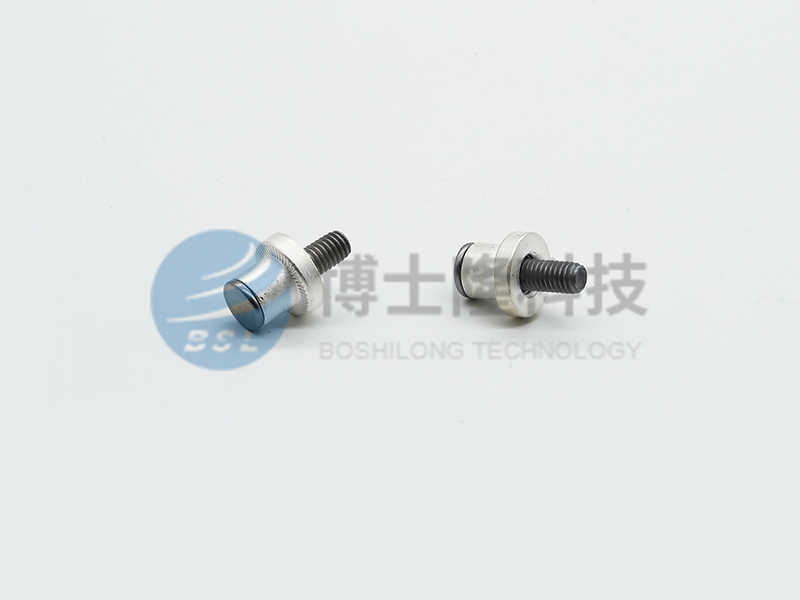

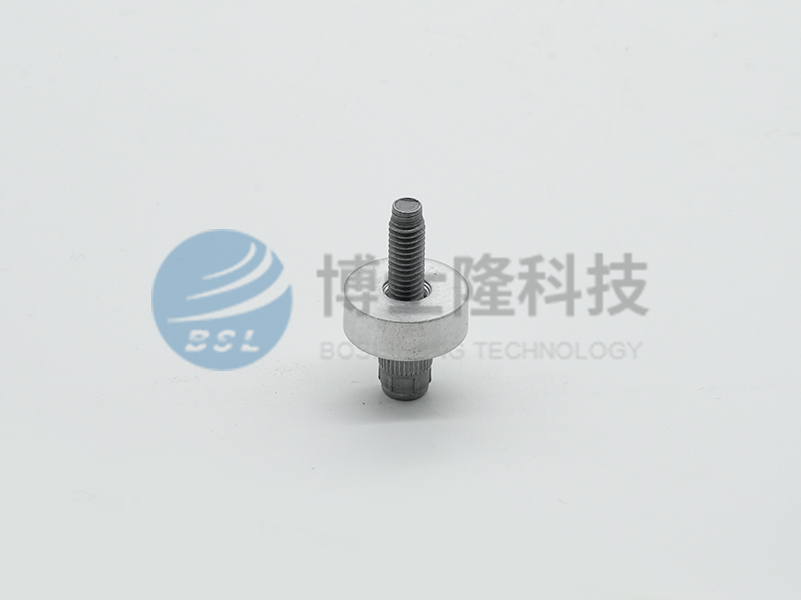

BSL?焊接螺柱又稱焊接螺栓，可提供汽車鋼制鈑金螺紋緊固連接的外螺紋支撐，采用焊接方式提升連接強度。

適用于較厚的汽車鈑金部件的高強度連接，如汽車底盤與座椅連接等。

BSL?焊接螺柱有汽標件類和定制類。

汽標件類焊接螺母的結構尺寸參見 《汽車標準件手冊 2012版》承面凸焊螺栓(Q198A、Q198B、Q198C類型）和端面凸焊螺栓（Q199A、Q199B類型）相關內容。

表1　尺寸

公稱直徑d		M4	M5	M6	M8	M10	M12
P	螺距	0.7	0.8	1	1.25	1.5	1.75
d?	最大值	11.5	12.5	14.5	19	21	24
d?	最小值	11.23	12.23	14.23	18.67	20.67	23.67
k	最大值	2	2.5	2.5	3.5	4	5
k	最小值	1.75	2.25	2.25	3.25	3.75	4.75
d?	最大值	8.75	9.75	10.75	14.25	16.25	18.75
d?	最小值	8.5	9.5	10.5	14	16	18.5
h	最大值	1.25	1.25	1.25	1.45	1.45	1.65
h	最小值	0.9	0.9	0.9	1.1	1.1	1.3
d?	最大值	2.6	2.6	2.6	3.1	3.1	3.6
d?	最小值	2.4	2.4	2.4	2.9	2.9	3.4
r	最小值	0.2	0.2	0.3	0.3	0.4	0.4
r1	最大值	0.7	0.7	0.7	1	1	1
a	最大值	1.95	2.05	2.25	2.7	2.95	3.4
L
①,同一螺栓的三個凸焊臺的高度差≤0.15mm,三個凸焊臺的形狀應相同。

焊接螺柱推薦的材料牌號和防護種類如下：

產品類型

材料牌號

材料標準

連接強度

表面處理及防護等級

承面凸焊螺栓

Q198A/Q198C

SWCH8A

SWCH10A

JIS G3507-1

5.8級

本色浸油；發黑浸油

承面凸焊螺栓

Q198B

SWCH10A

10B21

SAE J403

5.8/8.8級

本色浸油；發黑浸油；鍍鋅

焊接螺母采用專用焊槍進行焊接。焊接工具由使用者自行決定。
