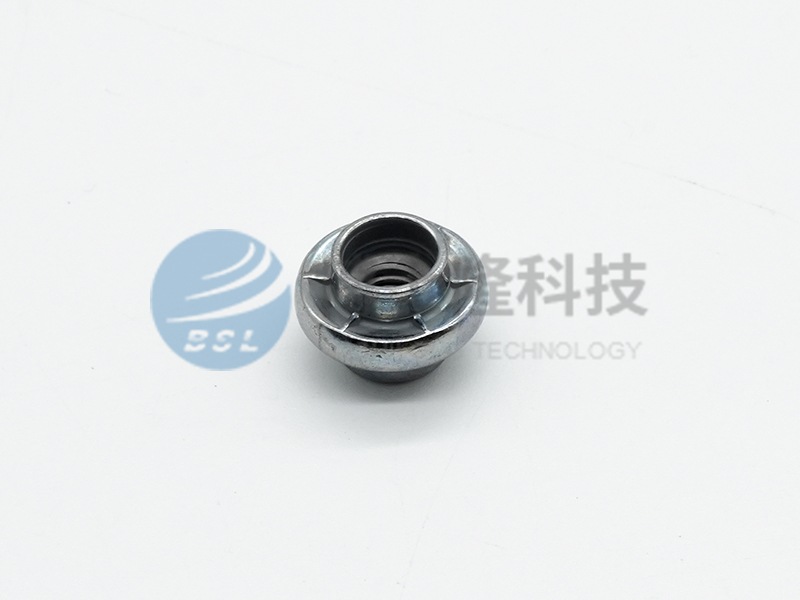

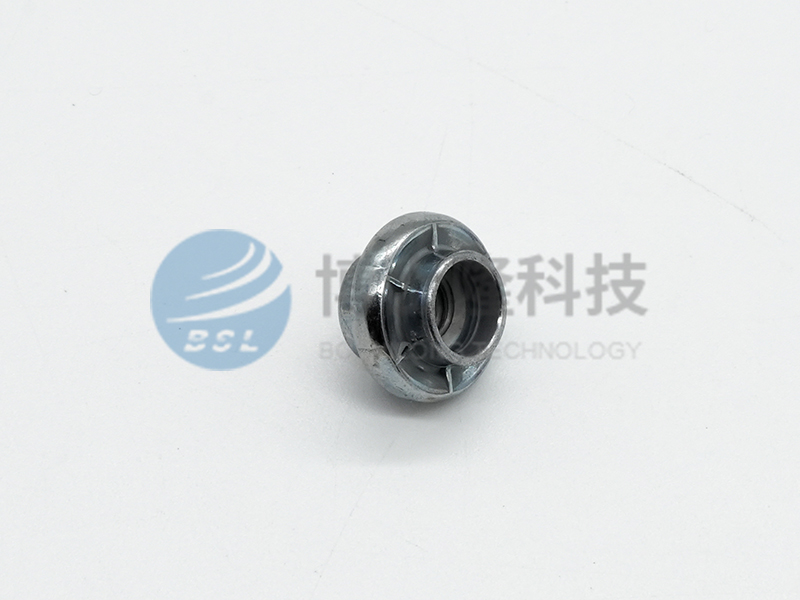

翻邊型壓鉚螺母

BSL? 壓鉚螺母可在汽車鈑金上進行嵌入式壓鉚連接，為其他金屬件的緊固提供高強度、高防轉性能內螺紋支撐。

關于壓鉚螺母

BSL? 壓鉚螺母分為翻邊型壓鉚螺母和自扣緊壓鉚螺母。

使用場景
尺寸
性能表
表面處理方式
安裝方法

區分

圖片

結構與功能

安裝環境

翻邊型

1）有法蘭凹面、三角筋防轉齒結構

2）壓鉚后鈑金的接觸面大，防轉性能高

3）規格：M6-M12

適用于2.0-5.0mm的較厚鈑金，防轉性能要求高、連接強度高

自扣緊

1）有密布的太陽齒

2）壓鉚后鈑金接觸面小，緊固螺栓時太陽齒能夠隨自動止轉

3）規格：M3-M10

適用于0.8-3.2mm的較薄鈑金，防轉性能要求、連接強度一般

壓鉚螺母應做調質熱處理，以得到所需的連接強度。

規格代碼	D	d	L	dk	k	M	L1	d0	h1	h
規格代碼	公稱	Max	Max	Max	Max	Max	參考	參考	h1	h
B2021-060115	M6	9.9	11.5	16.1	3.8	8	3	10.0-10.3	8.5	0.6-3.0
B2021-080130	M8	13	13	21.1	4.8	9.2	4	13.1-13.3	9	0.8-3.0
B2021-100160	M10	15.3	16	28	6	11.7	4	15.4-15.6	10.5	0.8-3.0
B2021-120180_P150	M12×1.5	16.4	18	28.1	7.5	13.2	4.5	16.5-16.62	13	0.5-3.0

“B2021”為翻邊型壓鉚螺母，“060115”為螺紋規格M6，總高度L=11.5mm。尾綴“-P150”表示細牙牙距P=1.5mm。

強度等級	螺紋規格D （mm）	螺紋保載（N）Min	推出力（N） Min	轉動扭矩（N.M） Min
8級	M6	17200	1000	10
	M8	31800	1500	25
10級	M10	60300	2000	45
	M12×1.5	97800	2000	79

材料類別

材料牌號

材料標準

表面處理及防護等級

（中性鹽霧試驗條件）

中碳鋼

SWCH35K

（10級）

JIS G3507-1

1）鍍鋅：72H無白銹

2）鍍鋅鎳合金：720H無紅銹

1.1　翻邊壓鉚螺母安裝

1）選擇匹配壓力的壓鉚設備、壓鉚工裝（沖頭和沖座），根據設備操作說明書，設置壓鉚參數（壓力、速度）；

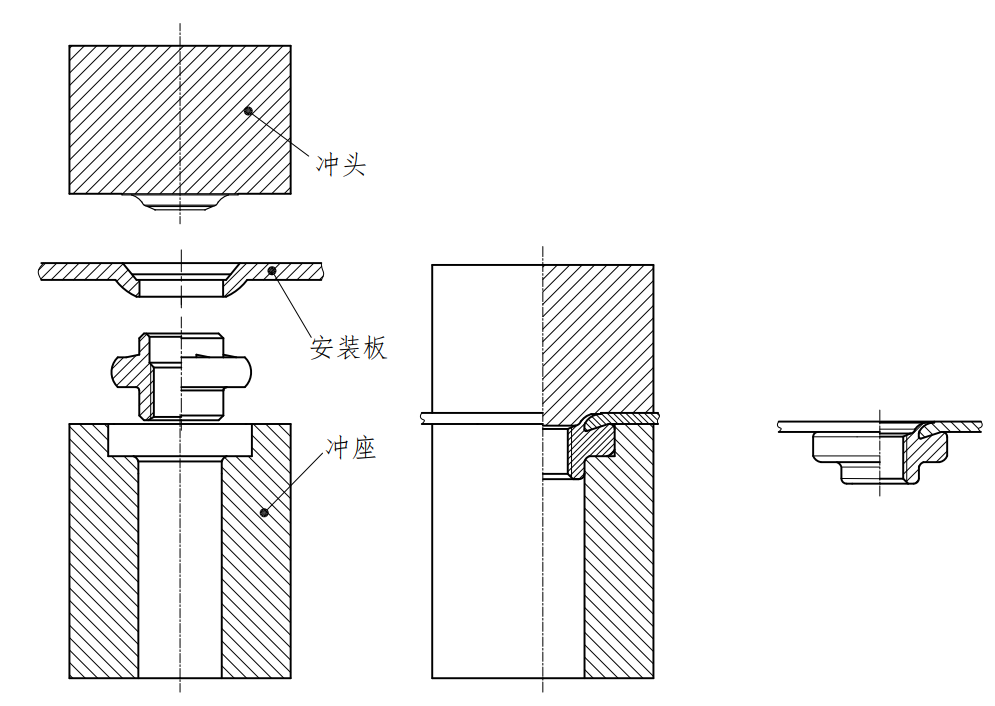

2）在試驗鈑金上進行壓鉚測試，如下圖1步驟。

3）觀察產品安裝后的夾緊狀態是否正常。

4）（判定安裝是否失效，請參加后文--產品安裝失效模式圖片）

對于自動進料、自動定位壓鉚設備，需驗證產品送料系統的方向防錯。

安裝前，確認沖頭與沖座的尺寸與產品是否匹配，沖頭與沖座是否對中。安裝時，將產品放置在沖座定位孔中，安裝板的安裝孔套入產品鉚接柱面，設置設備速度、壓力、行程止點，啟動壓鉚設備，使沖頭垂直方向施加壓力，至產品的變形帶擴口變形并與安裝板完成嵌合。
