自扣緊型壓鉚螺母

BSL? 壓鉚螺母可在汽車鈑金上進行嵌入式壓鉚連接，為其他金屬件的緊固提供高強度、高防轉性能內螺紋支撐。

關于壓鉚螺母

BSL? 壓鉚螺母分為翻邊型壓鉚螺母和自扣緊壓鉚螺母。


  • 使用場景
  • 尺寸
  • 性能表
  • 表面處理方式
  • 安裝方法

區分

圖片

結構與功能

安裝環境

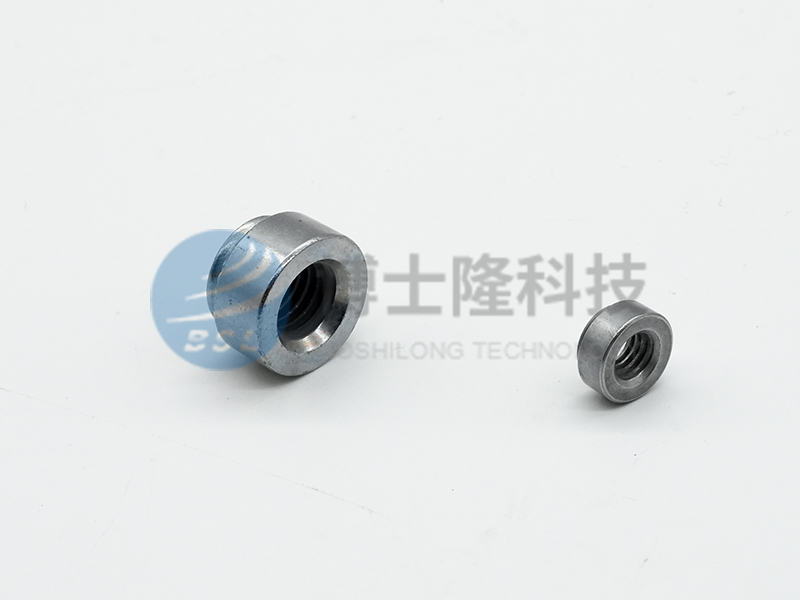

翻邊型


1）有法蘭凹面、三角筋防轉齒結構

2）壓鉚后鈑金的接觸面大，防轉性能高

3）規格：M6-M12

適用于2.0-5.0mm的較厚鈑金，防轉性能要求高、連接強度高

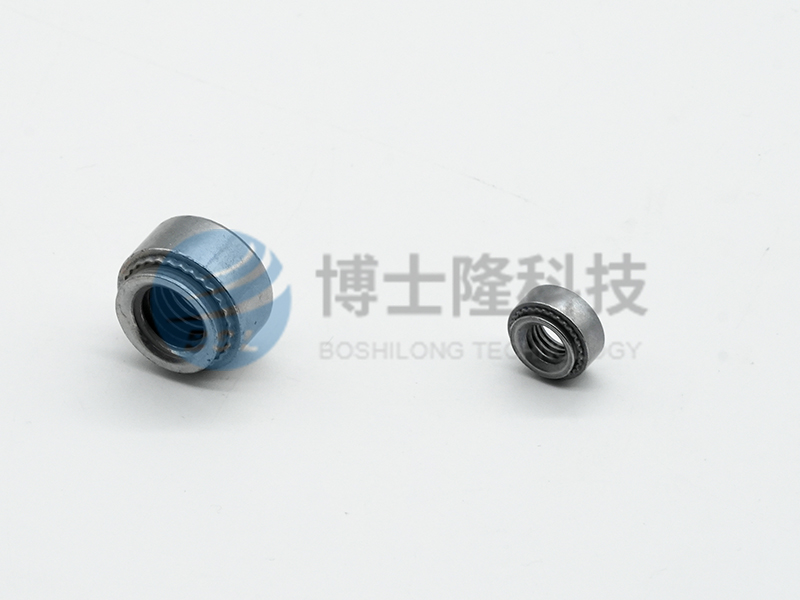

自扣緊


1）有密布的太陽齒

2）壓鉚后鈑金接觸面小，緊固螺栓時太陽齒能夠隨自動止轉

3）規格：M3-M10

適用于0.8-3.2mm的較薄鈑金，防轉性能要求、連接強度一般

壓鉚螺母應做調質熱處理，以得到所需的連接強度。


產品代碼

D

d0

k1

h

dc

dk

k


公稱

+0.08

Max

Min

Max

±0.25

±0.25

B2022-030077

M3

4.22

0.77

0.8

4.2

6.35

1.5

B2022-030097



0.97

1




B2022-030138



1.38

1.4




B2022-040077

M4

5.41

0.77

0.8

5.38

7.87

2

B2022-040097



0.97

1




B2022-040097



1.38

1.4




B2022-050077

M5

6.35

0.77

0.8

6.33

8.64

2

B2022-050097



0.97

1




B2022-050138



1.38

1.4




B2022-060089

M6

8.75

0.89

0.92

8.73

11.18

4.08

B2022-060115



1.15

1.2




B2022-060138



1.38

1.4




B2022-060221



2.21

2.29




B2022-080138

M8

10.5

1.38

1.4

10.47

12.7

5.47

B2022-080221



2.21

2.29




B2022-100221

M10

14

2.21

2.29

13.97

17.35

7.48


螺紋D/mm

安裝板厚h/mm

壓鉚力（kN）

推出力（N）

轉動扭矩（N.M）

公稱

Min

推薦

Min

Min

M3

0.8

11.2～15.6

470

1.47

1

550

1.7

1.4

1010

2.03

M4

0.8

18～27

490

2.95

1

645

4

1.4

1250

5.1

M5

0.8

18～38

530

3.6

1

800

4.5

1.4

1420

6.8

M6

0.92

27～36

900

10

1.2

1380

13

1.4

1760

17

2.29

M8

1.4

27～36

1870

18.7

2.29

20.3

M10

2.29

32～50

2020

36.2

3.18

安裝鈑金材料為冷軋鋼板，硬度應不大于150HB。


材料類別

材料牌號

材料標準

表面處理及防護等級

（中性鹽霧試驗條件）

中碳鋼

SWCH35K

（10級）

JIS G3507-1

1）鍍鋅：72H無白銹

2）鍍鋅鎳合金：720H無紅銹

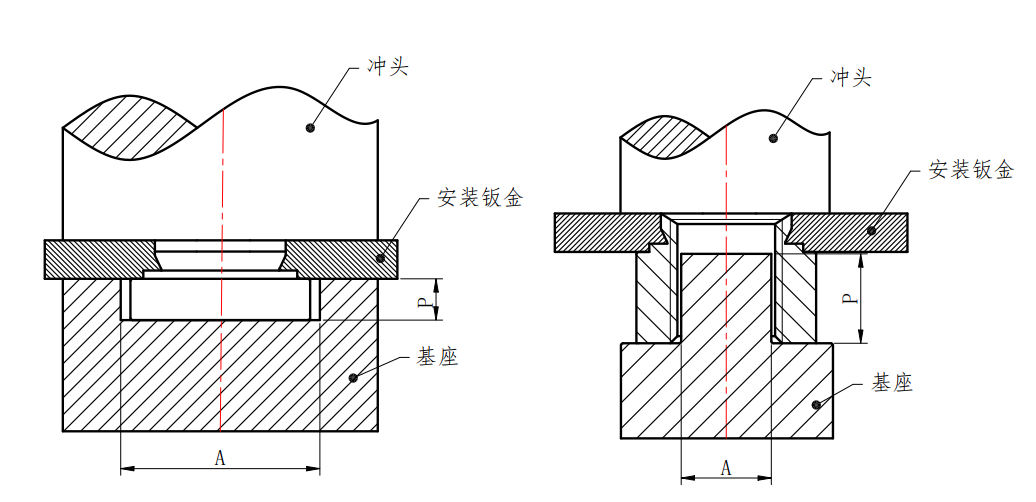

產品壓鉚工裝如圖2。壓鉚采用有壓力和行程監控的專用油壓設備。

壓鉚前，確認沖頭、基座的規格尺寸與產品是否匹配。設置匹配的速度、壓力、行程止點，將產品放置在基座的型腔或凸臺中，安裝板孔與基座中心對齊、套入產品壓鉚口柱面，啟動設備施加垂直壓力使產品嵌入安裝板孔內。






說明：

A——基座型腔內徑（M5～M8工裝）；基座凸臺外徑（M10工裝）

P——基座型腔深度（M5～M8工裝）；基座凸臺高度（M10工裝）
